山东省某自来水公司分区计量节水案例
2018-08-01
打印自: 安恒新闻
地址: HTTP://4000.watertest.com.cn/news/article.php?articleid=3143
#2

背景

      2018年1月,水联网技术服务中心(北京)有限公司(以下简称为水联网)与山东省某自来水公司签订分区计量项目服务合同,对该水司管辖范围内的A区展开为期一年的分区计量管理工作。根据A区供水工况及用户用水性质,将A区建设为三级计量分区。同时,利用LeakView®漏损管理系统作为管理工具。


事件一

      A区的一个第三级计量分区A-1以居民用户为主,管理初期日用水量为1700左右。A-1区接入系统管理后,经过数据验收后对漏损严重程度进行评估,漏损程度为B级,漏损程度较为严重。

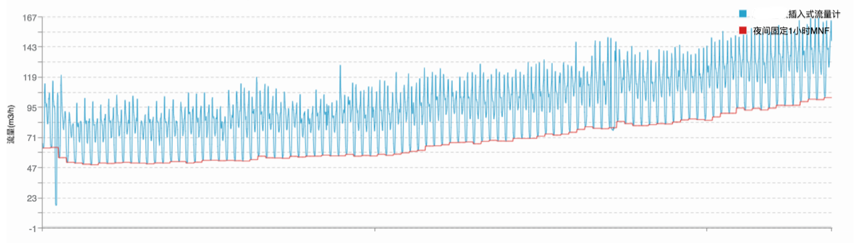

流量计流量曲线

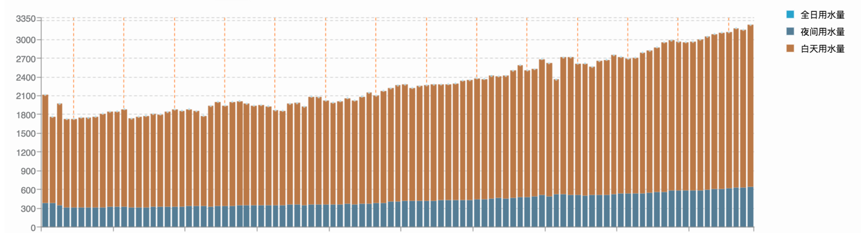

分区日水量趋势

自2018年5月开始,A-1区的夜间最小流量和日水量出现逐步增加的趋势,分区漏损评价指标数值不断上升。经分析从4月23日至7月28日,夜间最小流量增长115%,日水量增长86.7%, A-1区内漏损率上升6%,分区内的居民小区漏损率未出现明显增加趋势,通过上述结果综合判断:A-1区的主管道疑似出现新增漏失。基于分析成果,水联网委托邹城市益展商贸有限公司对该区内的主管道进行主动检漏工作。


探测难点

       首先,根据漏水探测技术规程,在进行听音法管道供水压力不应小于0.15MPa,因此在这种超低压环境下使用听音法会带来巨大的困难。其二,在考虑使用相关法时,金属暴露点(阀门井)间距超过2公里,基于水泥管道对于漏水噪音的强衰减性,声音基本无法传到探头上,因此无法进行相关。其三,考虑使用其他非常规方法时,由于现场为农田庄稼,无法进行大面积工程作业,因此也只能考虑放弃这些方式。总结下来:大口径、超低压、水泥管材、非硬质路面、农间田地,以上为这次探测工程的五大难点


解决方案

       基于作业面的限制以及探测效率上的考量,决定使用人工阀栓听音+路面听音法+钻孔听音法,配合高灵敏度电子听漏仪及机械式听音杆进行一步一听探测。

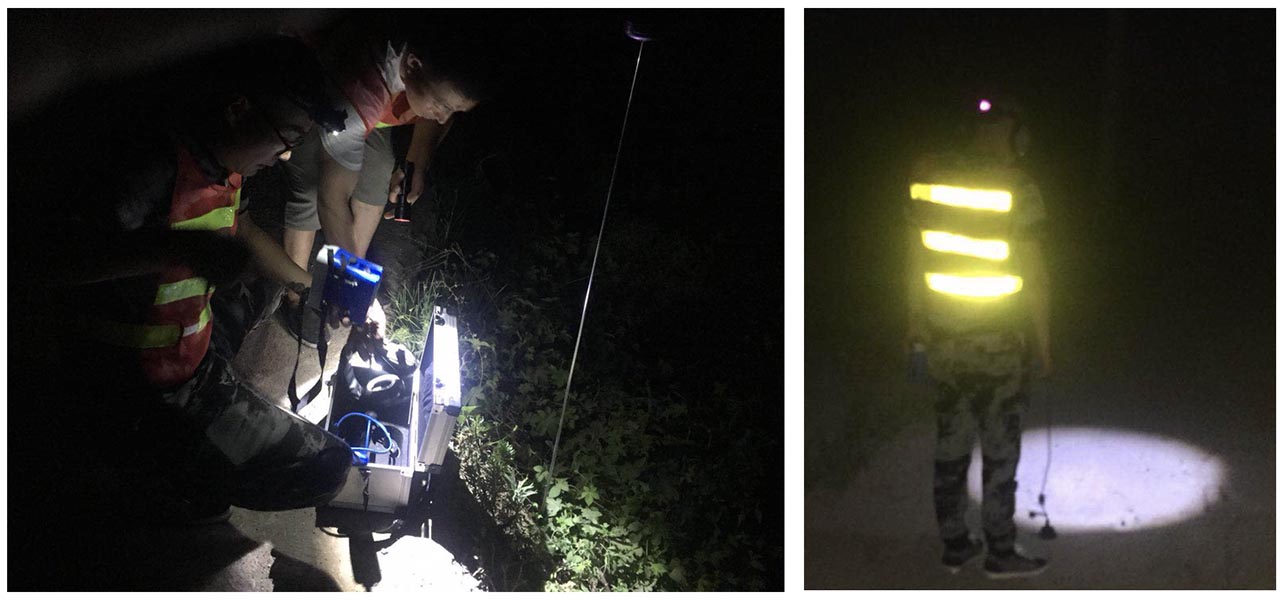

检漏工作现场(设备:日本富士DNR-18型听漏仪、LSVP1500mm听音杆)


探测结果

       在探测过程中,经过反复确认后,在农田中发现一条DN400,埋深约1.5米的水泥管道存在疑似漏点。经现场开挖发现, 漏点为DN400主管与DN160 PE分支管接口处的法兰松动脱落导致漏水发生,初步分析原因为施工质量问题。

箭头处为漏点

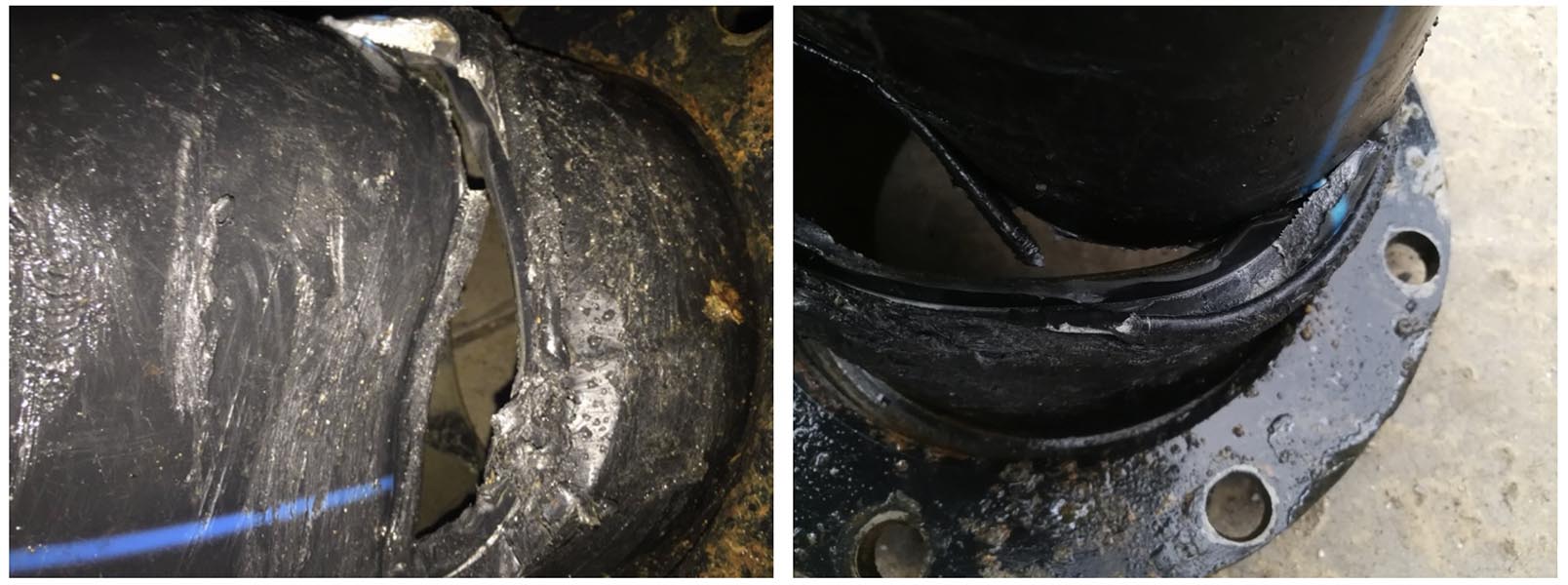

管道漏水点特写


节水量统计

经过本次修漏工作,该区MNF(最小夜间流量)由103 /h下降至77/h,经过计算,此次修复年节水量约为24万,以该地区水价3.1元/吨计算,避免经济损失74.4万元

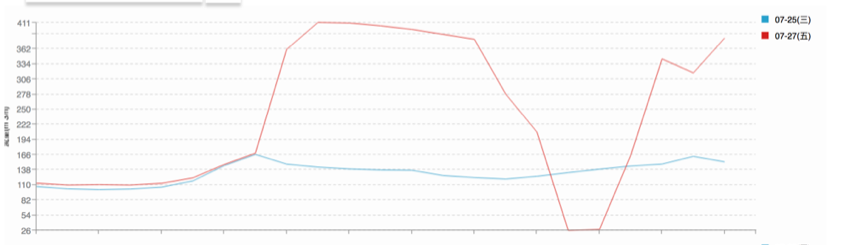

727日与725日流量曲线比较


水司立即启动紧急供水机制,优先保障该区域内居民正常用水。同时,水司、水联网以及委托的邹城市益展商贸有限公司一同对南部区域的主管道开展检漏工作,在路面未发现有积水的迹象。

由于现场环境复杂,水联网决定采取分段关闸和检查明漏的手段缩小漏点的范围,发现一个废弃的排水井中有大量的清水。然后,采取主动检漏手段确定疑似漏点。最后经过确认发现在某个小区的西南角DN400管道上存在疑似漏点。经过水司开挖验证,该管道上存在一个约5cm的裂口,而漏失的水量都排到了小区内一废弃的排水井中,漏点范围与系统分析结果一致。


节水量统计

       经过系统提供的数据,该漏点平均漏量为111 /h,年节水量97.24,避免经济损失301.44万元。


总结

综上所述,该项目共计可帮助水司实现年节水量121.24 ,避免经济损失375.84万元。分区计量项目的建设及运营对不仅对当地政府经济起到了积极的带动作用,也为自来水公司的财政增收和公共形象也带来了良好的社会效益。在推动“智慧水务”建设的同时,能够进一步改善整体服务体系,提升服务质量。


文章作者:

       刘泽、赵卿 水联网技术服务中心(北京)有限公司

       王彬 邹城市益展商贸有限公司

       王雨夕 北京富急探仪器设备有限公司

责任编辑: 市场部
